Bản Vẽ Hoàn Công MEP: "Mẹo" Giúp Bạn Tránh Đục Nát Ngôi Nhà

Bạn muốn khoan một chiếc lỗ để treo bức tranh yêu quý nhưng lại sợ "trúng" đường ống nước âm tường? Bạn muốn sửa điện nhưng không biết dây đi từ đâu? Bản vẽ hoàn công MEP (Mechanical, Electrical, Plumbing) chính là "bảo bối" giúp bạn thấu thị mọi ngóc ngách ngầm bên trong ngôi nhà. Tại sao đây là tài liệu quan trọng nhất mà gia chủ phải giữ kỹ như sổ đỏ?

1. Vấn Đề: "Mổ Phanh" Ngôi Nhà Chỉ Vì Một Sự Cố Nhỏ

Nhiều gia chủ sau khi nhận bàn giao nhà thường chỉ quan tâm đến bản vẽ phối cảnh 3D lộng lẫy hay bản vẽ kiến trúc. Bản vẽ hoàn công MEP – sơ đồ chi tiết hệ thống Điện, Nước, Điều hòa, Phòng cháy chữa cháy – thường bị bỏ quên hoặc thất lạc.

Hậu quả thường đến sau 2-3 năm sử dụng:

• Khoan đâu trúng đó: Gia chủ muốn lắp thêm kệ bếp, tranh ảnh hay phụ kiện phòng tắm. Do không biết đường ống nước đi ngầm ra sao, thợ cứ thế khoan đại, dẫn đến việc khoan thủng ống nước hoặc đứt dây điện âm tường.

• Sửa chữa kiểu "mò kim đáy bể": Khi có sự cố rò rỉ nước (thấm tường) hoặc chập điện ngầm, nếu không có bản vẽ, thợ sẽ phải đục tung các mảng tường để tìm vị trí hư hỏng. Ngôi nhà tiền tỷ bỗng chốc trở thành công trường nham nhở vì phải "mổ phanh" tìm lỗi.

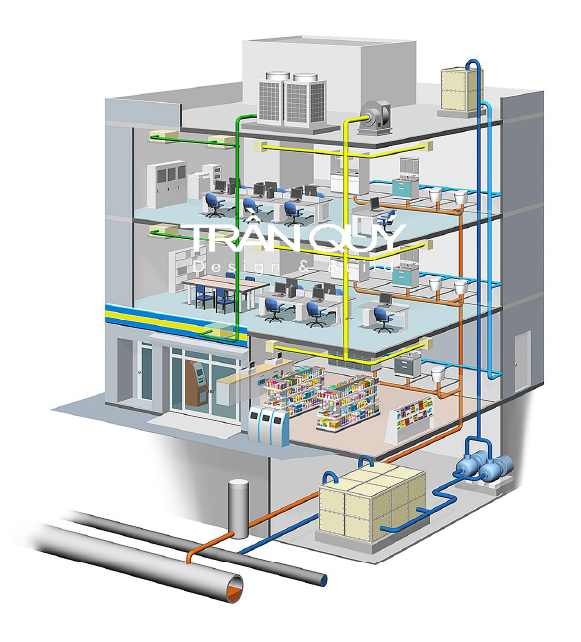

Mô hình mô phổng MEP của tòa nhà

2. Xoáy Sâu: Tại Sao Bản Vẽ Thiết Kế Là Chưa Đủ?

Nhiều người thắc mắc: "Tôi đã có bản vẽ thiết kế ban đầu rồi, sao phải cần bản vẽ hoàn công?". Thực tế, giữa Thiết kế và Thi công thực tế luôn có khoảng cách:

• Điều chỉnh thực địa: Trong quá trình thi công, thợ có thể phải né một cái dầm bê tông, một cột trụ hoặc thay đổi vị trí bồn cầu để tối ưu không gian. Những thay đổi này thường không nằm trong bản vẽ thiết kế ban đầu.

• Bản vẽ hoàn công là sự thật: Nó phản ánh chính xác vị trí ống nước nằm cách mặt sàn bao nhiêu, dây điện chạy hướng nào, vị trí các hộp nối (box) nằm ở đâu sau khi đã hoàn thiện xong xuôi.

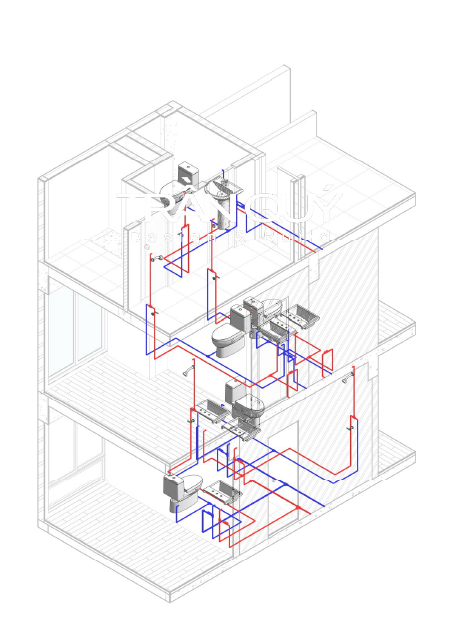

Mô hình mô phỏng hệ thống đường nước của ngôi nhà

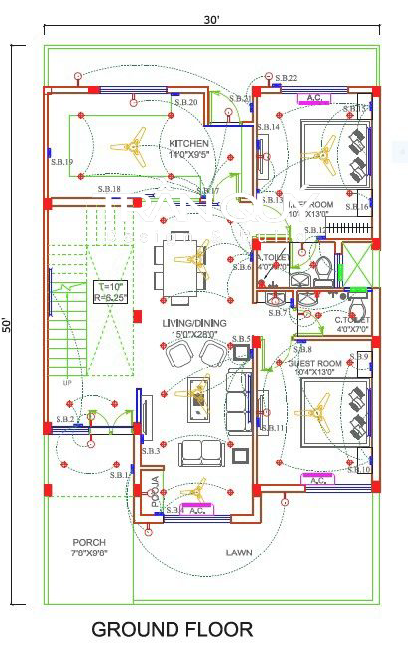

Bản vẽ 2D mô tả đường điện tại tầng trệt

3. Giải Pháp: 4 Giá Trị Sống Còn Của Bản Vẽ Hoàn Công MEP

Tại Trần Quý Design & Build, chúng tôi luôn nhấn mạnh với gia chủ rằng bản vẽ hoàn công MEP là tài liệu "bất khả xâm phạm" vì những lý do sau:

A. Bảo Trì Và Sửa Chữa Thần Tốc

Khi có bản vẽ hoàn công, thợ chỉ cần nhìn sơ đồ là biết chính xác vị trí rò rỉ. Thay vì đục cả mảng tường, họ chỉ cần đục đúng một viên gạch để xử lý. Điều này giúp tiết kiệm 80% thời gian và chi phí sửa chữa.

B. Đảm Bảo An Toàn Khi Cải Tạo

Bạn muốn lắp thêm máy nước nóng, lắp thêm rèm cửa tự động hay thay đổi vị trí ổ cắm? Bản vẽ hoàn công giúp kiến trúc sư biết được "hệ mạch máu" của nhà bạn để đưa ra phương án cải tạo an toàn, không làm hỏng kết cấu điện nước sẵn có.

C. Nâng Cấp Hệ Thống Smarthome

Để nâng cấp từ điện thường sang điện thông minh, kỹ sư cần biết sơ đồ dây để đấu nối thiết bị điều khiển. Không có bản vẽ hoàn công, việc nâng cấp công nghệ gần như là không thể nếu không muốn kéo lại toàn bộ dây.

D. Gia Tăng Giá Trị Khi Bán Nhà

Một ngôi nhà có đầy đủ hồ sơ hoàn công MEP luôn có giá trị cao hơn. Nó thể hiện sự chỉn chu, minh bạch của chủ cũ và giúp chủ mới yên tâm tuyệt đối khi tiếp quản vận hành ngôi nhà.

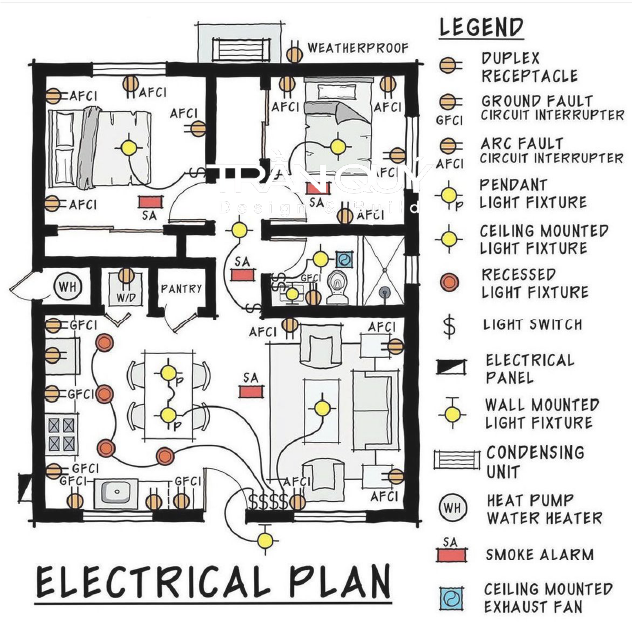

Bản vẽ 2D mô tả đường điện của ngôi nhà

4. Quy Trình Lưu Trữ "Số Hóa" Tại Trần Quý Design & Build

Hiểu được tầm quan trọng này, Trần Quý không chỉ bàn giao bản vẽ giấy truyền thống mà còn áp dụng quy trình lưu trữ hiện đại cho khách hàng:

1. Chụp ảnh thực tế: Trước khi tô trát tường và lát gạch, chúng tôi chụp ảnh/quay video toàn bộ hệ thống ống nước, dây điện âm tường kèm thước đo định vị.

2. Bản vẽ hoàn công số: Toàn bộ sơ đồ MEP được số hóa thành file CAD/PDF sắc nét.

3. Bàn giao trọn gói: Gia chủ nhận được một bộ hồ sơ hoàn công gồm: Bản vẽ giấy ép nhựa (để tại tủ điện) và tệp tin kỹ thuật số để lưu trữ trọn đời trên mây (Cloud).

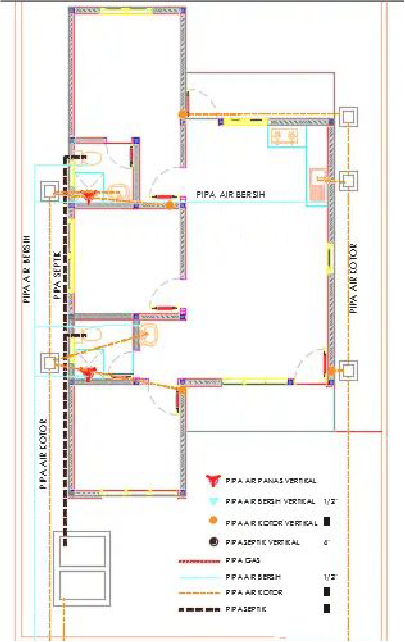

Bản vẽ 2D MEP

Bạn đang xây nhà và muốn đảm bảo mọi "đường đi nước bước" của hệ thống điện nước được kiểm soát tuyệt đối? Hãy để chúng tôi giúp bạn xây dựng một ngôi nhà không chỉ đẹp mà còn dễ dàng làm chủ về sau.
